赤外線サーモグラフィ装置とは？おすすめメーカーやメリット・デメリットを紹介

設備の故障や建物の不具合を早期に発見したい、食品や医療品を衛生的に管理したい、そんな課題を抱えている現場で活躍するのが赤外線サーモグラフィ装置です。

非接触で温度を「見える化」できるため、問題箇所を素早く特定しやすい一方、メーカーや機種の種類が豊富でどれを選べば良いのか迷う方も多いのではないでしょうか。

そこで本記事では、赤外線サーモグラフィ装置の基礎知識や用途、メリット・デメリットから選び方、さらに主要メーカーまで幅広く解説し、最適な導入をサポートします。

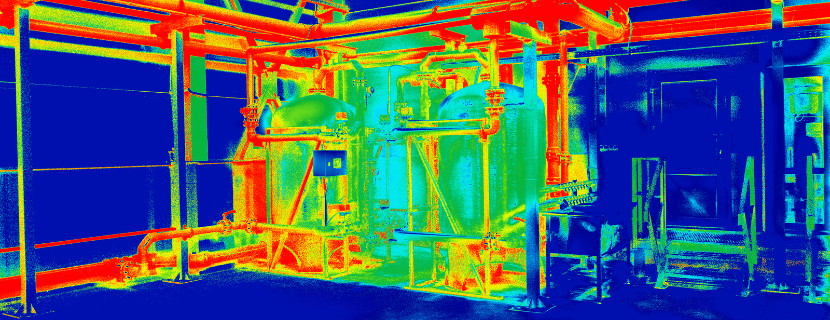

赤外線サーモグラフィ装置の基本情報を解説

まずは赤外線サーモグラフィ装置がどんなものなのかを見ていきましょう。

赤外線サーモグラフィ装置とは？

赤外線サーモグラフィ装置とは、簡単にいえば「放射される赤外線を捉えて物体の温度分布を可視化するための装置」です。

すべての物体は、その温度に応じて赤外線を放射しています。そこで赤外線サーモグラフィ装置を使うと、物体に触れることなく温度を計測し、その結果を色分けして映像化できるのです。

また、非接触であるため、食品や医療品の品質管理などで衛生面のリスクを抑えられます。また、温度分布をリアルタイムで把握しやすいことから、緊急のトラブル対応や設備の点検などでも即座に活用することが可能です。

加えて、この装置は夜間や煙の充満した現場でも可視光に頼らずに測定できるため、防犯・警備の分野や消防・災害対応の現場においても高い実用性が認められています。

こうした特性から、建築・製造業・医療・セキュリティまで幅広い分野で活用されるようになっています。

赤外線サーモグラフィ装置の仕組みや構造を確認

赤外線サーモグラフィ装置の仕組みは、大きく分けて「検出」「変換」「表示」のステップで構成されています。

まず対象物から放射された赤外線を検出器がキャッチし、検出器内で赤外線エネルギーが電気信号に変換されます。その信号は装置内のプロセッサで温度データとして計算・補正され、最終的には色分けされた画像としてディスプレイに表示されます。

ここで設定された放射率などのパラメータによって計測精度が左右される点は押さえておきたいポイントです。

また、赤外線サーモグラフィ装置の構造としては、赤外線を集めるレンズ、赤外線を電気信号に変換するマイクロボロメータなどの検出器、検出器を適切に補正するシャッター、信号処理を行うプロセッサ、そして結果を映し出すディスプレイが主な要素となります。

高性能な装置ほど検出器の感度が優れており、わずかな温度差を捉えられると同時に、プロセッサの処理能力が高いためリアルタイムで滑らかな表示を行えます。

これらの仕組みや構造を理解して選定することで、目的に合った赤外線サーモグラフィ装置を導入しやすくなるでしょう。

赤外線サーモグラフィ装置を種類ごとに解説！それぞれの強みはどこ？

ハンディタイプや固定設置型など、活用シーンに合わせて選べる赤外線サーモグラフィ装置は多岐にわたります。ここでは代表的な数種類について、それぞれの特長と導入事例をまとめて紹介します。

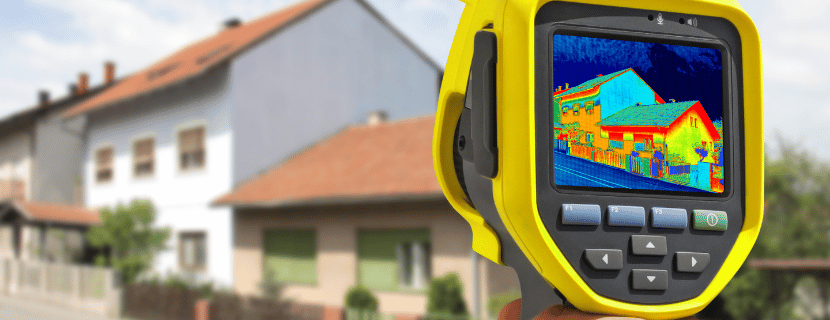

ハンディタイプ

ハンディタイプは手持ち式の赤外線サーモグラフィ装置として、気軽に導入しやすいのが強みです。

軽量で持ち運びしやすい形状となっているため、建物の断熱状態を調べたり、電気設備の点検を行ったりと、幅広い現場で即座に温度を確認できます。短時間で必要な箇所を測定できる便利さから、建築や電気設備、製造業などで多用されています。

現場での迅速な異常箇所の発見や簡易的な調査に向いている一方、長時間の連続監視には不向きなケースもあります。

しかし軽量かつ操作性も高いため、スピードが求められる場面や複数箇所を移動しながら計測する用途では効率的です。

固定設置型

固定設置型は、装置を特定の場所に設置して長時間・連続的に温度監視を行うタイプの赤外線サーモグラフィ装置です。

生産ラインや変電設備など、絶えず監視が求められる現場では自動化されたシステムに組み込まれ、異常検知と同時にアラートを出すなどの高度な運用が行われています。

映像を遠隔でモニタリングできる構成にすれば、広い工場内の各ポイントを逐一巡回する手間を省きつつ、より正確な監視が可能になります。

ただ、監視精度を保つには適切な設置場所とメンテナンスが重要となるため、導入の際には設計段階から運用フローを検討することが望ましいでしょう。

ドローン搭載型

ドローン搭載型は、高所やアクセスが難しい場所でも温度測定を可能にする画期的なタイプの赤外線サーモグラフィ装置です。

屋根の劣化や外壁の断熱不良を点検したり、農地全体の作物の健康状態を素早く確認したりと、従来では調査が困難だった領域でも威力を発揮します。

さらに災害現場での被災状況の確認や、救助が必要なエリアの特定など、危険が伴う場所にも安全に飛行して情報を収集可能です。

ドローンの飛行時間や天候など、運用上の制約はあるものの、高所作業のリスク低減や時間短縮といったメリットがあります。

医療用サーモグラフィ

医療用サーモグラフィは、患者の体温を非接触で高精度に測定できる装置として活用されています。

血流や炎症、筋肉の状態など、異常がある部位の温度変化を可視化し、診断や治療効果の確認などに役立てることが可能です。

また、スポーツ医学では筋肉の状態確認に用いられ、リハビリテーションの現場では炎症部位の特定に使用されるなど、多様なシーンで活躍しています。

医療の現場では特に精度と安全性が求められるため、医療用サーモグラフィには高感度なセンサーや厳格な校正が行われることが一般的です。

車載型

車載型は車両にサーモグラフィを搭載し、移動しながら広範囲を監視するのに適しています。

道路や橋梁の検査などインフラ関連のメンテナンスでは、一度に多くの区間を走行しながら温度異常を検出できるため、工数を削減できます。

パトロールや警備の場面でも活用されるほか、環境モニタリングで野生動物の動きを把握するなど、公共性の高い取り組みにも有用です。

移動速度や路面状況によって取得データに影響が出ることもあるので、運用時には適切な走行条件を整える必要があります。

高解像度型

高解像度型赤外線サーモグラフィ装置は、画素数の高いセンサーを搭載し、より細部まで鮮明に温度分布を捉えることができます。

わずかな温度差も可視化しやすいため、精密機器の検査や研究機関での実験データ取得など、極めて高精度が求められる現場で重宝されています。

例えば、医療分野でも詳細な体温分布を確認できるため、微細な異常を見逃さない診断サポートとして利用される場合があります。

ただし高精度な分、価格帯が高めに設定されるケースも多いため、導入にあたっては用途とコストのバランスを十分考慮する必要があります。

防爆型

防爆型は、爆発や引火のリスクがある作業環境で安全に使用できるよう設計された赤外線サーモグラフィ装置です。

石油化学プラントや鉱山などの厳しい条件下でも、火花や熱源となるリスクを排除した構造が求められます。

こうした特殊環境下での温度監視は重大な事故を防ぐうえで欠かせないため、防爆型サーモグラフィを導入することでリスクを抑えながら作業が行えます。

注意点としては、通常の機種と比較すると耐久性や安全基準が高く設定されており、導入コストにも反映される傾向があります。

マルチスペクトル型

マルチスペクトル型赤外線サーモグラフィ装置は、複数の波長帯を用いて温度情報を取得する仕組みを備えています。

一般的な単波長での測定に比べて、対象物の表面特性や材質の違いをより正確に把握できるため、研究機関の高度な材料分析や製造現場での品質管理などに活用されています。

医療分野でも組織による放射特性の違いを詳細に捉えるために利用されることがあり、多角的なデータを取得することが可能です。

ただし高精度なキャリブレーションや複雑な設定が必要になるため、専門知識や導入コストが伴う点は念頭に置いておく必要があります。

高速撮影型

高速撮影型は、瞬間的な温度変化を捉えることを重視したサーモグラフィ装置です。

製造業のプロセス監視では、急激な温度上昇や冷却が行われる工程の管理に役立ちます。また、研究機関では動的な実験データを取得する際に不可欠な装置として扱われることが多く、スポーツ科学では運動中の体温変化を捉えるツールとして活用されています。

通常の装置では追いつかないような高速現象を捉えるためには、センサーの読み出し速度やフレームレートが高いことが必要です。装置自体の価格も高額になりやすいですが、その分だけ専門的な分析やリアルタイムのプロセス制御に貢献します。

接触型温度計などと比較した際のメリット・デメリットを解説

ここでは赤外線サーモグラフィ装置のメリットとデメリットを整理し、活用シーンに応じた最適な使い方を解説していきます。

赤外線サーモグラフィ装置のメリット

第一に赤外線サーモグラフィ装置は、非接触で温度を測定できるため、安全性と作業効率の向上が期待できます。高温の機械部品や漏電が疑われる配線など、人が直接触れにくい場所でも表面温度をすぐに確認できるので、危険を伴う作業のリスクが軽減さるでしょう。

第二に、温度分布を色分けされた画像で表示できる点も赤外線サーモグラフィ装置のメリットです。

雨漏りや断熱不良などの問題箇所を直感的につかめるため、建物の外壁検査や設備の劣化診断での活用が広がっています。温度差が可視化されることで、問題の早期発見が可能になります。

第三に、一度に広範囲を測定できる特性も見逃せません。コンクリート構造物や大規模設備の点検では、複数の場所を短時間で効率よく調べることができ、人的コストを削減できます。

加えて赤外線サーモグラフィ装置は、高所や遠方のエリアにもカメラを向けるだけで温度データが得られるため、作業全体を最適化することも可能でしょう。

赤外線サーモグラフィ装置のデメリット

一方で、赤外線サーモグラフィ装置は物体の表面温度しか測定できないため、内部の温度や構造の異常を直接把握することは難しいという課題があります。

内部の状態を調べる必要がある場合には、熱電対や内部センサーなどを併用するなどの対策が必要です。

また、ガラスやアクリル板といった透明な材料を通しての計測が不可能な点もデメリットとして挙げられます。これらの素材は赤外線を遮断してしまうため、正確な温度情報が取得できなくなります。

そのため、正面から測定対象を捉えられる位置に装置を設置したり、可能であれば透明な材料を外して直接測ることで対処が可能です。

さらに赤外線サーモグラフィ装置は、物体の表面状態や放射率の違いによっても測定結果に誤差が生じるケースがあります。

特に金属や光沢の強い表面では周囲の温度を反射しやすく、正確な値の算出が難しくなることがあります。こうした場合には放射率の補正やマット塗装の活用などで測定精度を高める工夫が求められます。

赤外線サーモグラフィ装置を導入したい方に向けて選び方のポイントを解説

赤外線サーモグラフィ装置は用途や使用環境によって必要とされる機能が異なるため、事前に選定ポイントを把握しておくことが重要です。ここでは代表的な選び方を挙げて、それぞれどのような点を意識するべきかを解説していきます。

熱画像解像度をチェック

センサーのピクセル数や性能によって変わる熱画像解像度は、赤外線サーモグラフィ装置を選ぶうえでの基本的な判断材料です。

精密な部品や細部にわたる温度変化を把握する必要がある場合は高解像度モデルが有利ですが、コスト面とのバランスも考慮しなければなりません。

ただ、高解像度を選ぶと問題箇所を素早く特定しやすくなり、早期のトラブル発見につながります。

温度分解能に注目

温度分解能が高いほど、わずかな温度差も見逃さずに検出できます。

微小な変化が重大なトラブルの予兆となる高精度管理の現場では、温度分解能が高い赤外線サーモグラフィ装置を選択するのが望ましいです。

たとえば製造ラインの品質管理や研究機関での実験では、微細な温度変動を正確に捉える装置が必要でしょう。

測定温度範囲を確認

赤外線サーモグラフィ装置によって対応できる測定温度範囲は異なり、極端な高温や低温の環境で使う場合には特に注意が必要です。

想定される使用シーンを踏まえ、適切な測定範囲をカバーするモデルを選ぶことで、多様な場面に対応できる汎用性の高い運用が実現します。

フレームレートを重視する

動的な対象やリアルタイムで大きく変化する温度を捉えたい場合には、フレームレートが重要な要素となります。

センサーの処理速度やデータ転送能力が高い赤外線サーモグラフィ装置を選ぶことで、急激な温度変化を正確に捉えることができます。

特に、生産ラインのモニタリングやスポーツ分野での解析など、動きのある場面では高いフレームレートが強みになるでしょう。

放射率設定機能はあるか

測定対象の表面材質や形状によって放射率は異なるため、放射率を正確に設定できる赤外線サーモグラフィ装置であるかどうかを確認することが大切です。

金属や光沢の強い素材などは赤外線を反射しやすく、適切に補正をしないと測定結果に誤差が生じます。そのため、さまざまな素材を扱う現場ほど、放射率設定機能の柔軟性が重要になるでしょう。

画像モードを比較する

赤外線画像だけでなく、可視光画像やミックス画像など、装置によっては複数の撮影モードを切り替えられる場合があります。

多彩なモードを備えた赤外線サーモグラフィ装置を選ぶと、用途や対象物に応じて最適な観測方法を用いることができるため、より正確なデータ解析や報告書の作成が可能になります。

データ保存機能を検討

長時間の監視や定期的な点検で得られた温度データを活用するためには、記録をしっかり残す必要があります。

装置内部のメモリ容量や外部ストレージへの対応などをチェックし、必要な期間・頻度に合わせて十分な保存機能を備えているかを確認しましょう。

データの蓄積がしやすいほど、後からの分析やトラブルの振り返りがスムーズになります。

バッテリー寿命の確保

屋外や広い現場を移動しながら測定する場合には、バッテリー寿命が作業効率に影響します。

連続使用時間が短いモデルでは、途中で電源切れを起こし測定が中断する恐れがあるため、現場の使用時間や環境を踏まえて選ぶことが望ましいです。

測定視野角に要注意

レンズの特性によって視野角は異なり、広い視野角を持つ赤外線サーモグラフィ装置は一度に広範囲をカバーできます。

広い範囲を効率よく計測したい現場では広角レンズが適していますが、精密部品の狙い撃ちには狭い視野角が向いています。

測定対象や作業現場のレイアウトに合わせて、適切な視野角を選ぶと測定効率を高められるでしょう。

耐久性の重要性

工場や屋外の厳しい環境で使用するなら、耐久性の高い赤外線サーモグラフィー装置を検討する必要があります。

防塵・防水性能の有無や耐衝撃性などの設計がしっかりしているモデルは、長期間の使用や頻繁な移動にも耐えられます。

故障リスクが低い装置を選ぶことで、メンテナンスや買い替えコストの削減にもつながります。

ソフトウェア互換性をチェック

取得した温度データを分析するために、装置付属のソフトウェアや他社製の解析ツールとの互換性を確認することも大切です。

既存の業務システムやクラウドサービスと連携させたい場合は、対応フォーマットやAPI連携などを事前に把握しておくとスムーズに導入でき、業務効率が向上します。

保証とサポート体制

赤外線サーモグラフィ装置は高価な投資となる場合が多いため、長期にわたって安心して使える保証やサポートの充実度を確認することが重要です。

万が一トラブルが起きた際に迅速な対応が期待できるか、ソフトウェアのアップデートが定期的に提供されるかなど、メーカーのアフターサービスもしっかり比較して選定しましょう。

【メーカーごとに強みを紹介】おすすめの赤外線サーモグラフィ装置メーカー

赤外線サーモグラフィ装置は、メーカーによって開発思想や技術分野に特徴があり、ラインナップやサポート体制にも違いがあります。使用環境や用途によって最適なメーカーは異なるため、ここでは主要企業とその強みを整理して紹介します。

フリアーシステムズジャパン株式会社

フリアーシステムズジャパン株式会社は、赤外線カメラの世界的リーディングカンパニーとして50年以上の実績を持っています。独自のMSX技術を搭載した製品は、鮮明な画像と高精度な温度測定を両立させている点が強みです。

ハンディタイプから固定設置型まで幅広いラインナップが用意されており、電気設備診断や外壁の剥離検査など多様な現場に導入されています。特にFLIR Eシリーズは持ち運びやすさと高性能を兼ね備えており、初めて導入する企業にも人気が高いモデルです。

株式会社佐藤商事

株式会社佐藤商事は、赤外線サーモグラフィ装置を含む計測機器の専門商社として、豊富な製品知識と経験を備えたスタッフが在籍しているのが特長です。

FLIRやHIKMICROなど、多彩なメーカーの製品を取り揃えているため、予算や用途に応じて最適な機種を選べるメリットがあります。

また、専用スタッフによる丁寧なサポートやデモ機の貸し出しサービスも行っているため、実際に試したうえで導入を検討できる点が好評です。企業や官公庁、教育機関などで多くの納入実績を築いています。

株式会社テストー

株式会社テストーは、高精度の計測機器を得意とするメーカーとして知られています。ハンディタイプのtesto 883など、直感的な操作と高画質の熱画像が両立する製品をラインナップしており、建築や電気設備などの現場で活用されています。

無料ソフトウェアによる解析とレポート作成機能を備えている点も人気の理由で、購入後のデータ分析や報告書作成がスムーズに行える環境を整えやすい点が強みです。

日本アビオニクス株式会社

日本アビオニクス株式会社は、赤外線サーモグラフィ装置の分野で長年の実績を持つ老舗メーカーです。高解像度のカメラを中心に、信頼性の高い製品を数多く開発してきた点が評価されています。

航空宇宙や電力業界など、高度な安全管理が求められる領域への納入実績が豊富であり、長期的に安定運用するためのサポート体制にも定評があります。

岩崎通信機株式会社

通信機器メーカーとしても名高い岩崎通信機株式会社は、リアルタイムで詳細な温度分布を表示できる多機能な赤外線サーモグラフィ装置を提供しています。高精度な温度測定と合わせて、操作性にも配慮した製品設計が特徴です。

建築や電力、製造業など、幅広い現場で導入実績があり、ユーザーフィードバックをもとにした改良を重ねることで、実務に即した使い勝手の良い製品を届けています。

株式会社チノー

株式会社チノーは、熱画像計測に特化した専門メーカーとして、高解像度と耐久性の高い赤外線サーモグラフィ装置を開発しています。

厳しい作業環境や長時間にわたる使用にも耐えられる設計が評価され、医療や製造業、研究機関など多彩な分野で活用されています。

高感度センサーを搭載したモデルでは、微小な温度変化も正確に可視化できるため、精度の高さが要求される現場での支持が特に厚いです。

株式会社リコー

複合機やカメラなど多岐にわたる製品を展開する株式会社リコーも、赤外線サーモグラフィ装置を提供しています。高解像度と多機能性の両立を目指しており、研究開発投資の豊富さが性能に直結しているのが強みです。

建築や製造業、電力業界での導入事例が多く、品質と安定稼働が求められる現場からの評価が高まっています。オールインワンの機能を備えたモデルが人気で、運用の手間を減らしたいと考える企業におすすめです。

丸文株式会社

丸文株式会社は幅広いメーカーの測定機器や機材を扱う商社として、迅速な納品と豊富な製品バリエーションが武器です。最適な製品がすぐに手配できるため、緊急で装置が必要となる現場でも対応しやすい点が利点となっています。

企業や研究機関、教育機関など、さまざまな分野への導入をサポートしており、徹底した在庫管理でスピード感のあるサービスを提供しています。

株式会社ケン・オートメーション

自動化機器に強みを持つ株式会社ケン・オートメーションは、工業用の赤外線サーモグラフィ装置を中心に展開しています。高い信頼性とカスタマイズ対応力を備えているため、特殊な生産ラインや設備にも柔軟に導入可能です。

電力業界や製造業などでの納入実績があり、現場のニーズに合わせたシステム構築を得意としています。計測と制御を組み合わせることで、効率的な運用を実現するソリューションを提供しています。

日本フェルスター株式会社

日本フェルスター株式会社は、測定機器全般を手がける専門メーカーとして、高精度と耐久性を両立した赤外線サーモグラフィ装置を提供しています。

製造業や電力業界、研究機関での導入事例が多く、堅牢な設計が現場作業でも評価されています。

長期間にわたる使用を前提に開発されているため、メンテナンス性の高さも魅力です。安定した品質管理が求められる場面に適した装置が揃っています。

ユーロトロン株式会社

ユーロトロン株式会社は、幅広い分野の計測機器を扱う専門商社として、赤外線サーモグラフィ装置も多種多様に取り扱っています。専門知識を持ったスタッフが在籍し、用途や予算に合わせて最適な製品を提案可能です。

企業や研究機関だけでなく、教育機関への納入実績も豊富で、サーモグラフィの基礎から活用方法まで丁寧にサポートを行う体制が整っています。

マイクロハイブリッド株式会社

コンパクトながら高性能な赤外線サーモグラフィ装置を提供しているマイクロハイブリッド株式会社は、携帯性に重点を置いた製品が強みです。

狭い現場や頻繁に移動するシーンでの利用を想定し、小型化と機能性を両立させています。

製造業や研究機関はもちろん、医療分野での使用例もあり、取り回しの良さが定評を得ており、省スペースかつ高感度なモデルを探している場合には注目すべきメーカーです。

オプテックス・エフエー株式会社

オプテックス・エフエー株式会社は、センサー技術を強みに工業用の赤外線サーモグラフィ装置を開発してきました。

高精度と耐久性にこだわった製品づくりが特徴で、製造業や電力業界、建築分野など、過酷な現場での使用にも応えています。

安定した計測結果を長期にわたって維持できるため、品質管理がシビアな現場でも活躍しています。充実したアフターサポートも評判で、導入後の安心感が高い点も注目されているポイントです。

株式会社セキュリティデザイン

株式会社セキュリティデザインは、セキュリティ機器の開発で培ったノウハウを活かし、人の体温を検知するサーマルカメラや工業向けハンディタイプの赤外線サーモグラフィを提供しています。

高精度な温度測定と多機能設計が強みで、医療や製造業、建築など幅広い領域に対応しています。

導入事例も多彩で、防犯対策から設備診断まで活用が広がっており、専門性の高い技術サポートを受けられる点が利用者から好評です。
