バレル研磨機6つの種類と比較基準、おすすめのメーカーをご紹介
手や研削盤と比較すると大味な研磨方法という点で非常に魅力です。しかし、企業のノウハウに依存しやすく、研磨機や研磨石を熟知していないと、上手く研磨できない可能性があります。
そこで、本記事ではバレル研磨機の種類・特徴を紹介。さらに、加工条件が品質に与える影響や販売メーカーにも触れていきます。

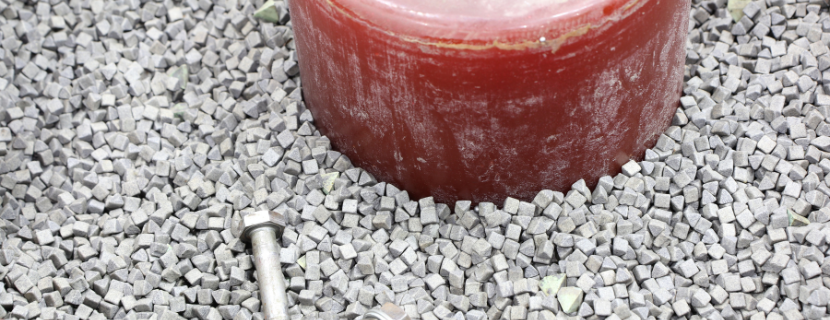

バレル研磨機の特徴
バレル研磨機は、幅広い研磨に対応できる万能機。バレルと呼ばれる容器にワーク、研磨石、コンパウンド(研磨助剤)、水を入れて回転させ、摩擦により研磨します。
研磨石やコンパウンドの組み合わせ次第で、さまざまなワークのバリ取りや表面仕上げが一括で行えます。
ワークや研磨石が入ったバレル容器が回転して全体を研磨するため、機械構造は単純で、複雑な作業手順が必要なく研磨ができます。
バリ取り、R付け 、スケール取り以外にも、手では大変手間がかかる鏡面磨きなどもバレル研磨機で可能です。

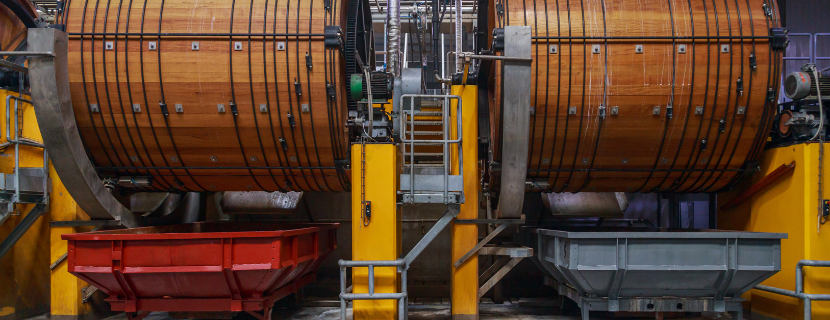

6種類のバレル研磨機とメリット・デメリット、それぞれの適切な設置場所
バレル研磨機には多くの種類があります。
ここでは、各研磨機の特徴や、メリット・デメリットについて触れていきます。
流動式バレル研磨機
流動式バレル研磨機は、バレル槽の底面に取り付けられた回転盤が回転。ワーク・研磨石・コンパウンドが流動し、擦れ合い研磨します。バレル容量は、10リットルから300リットル程度。研磨力は中程度です。
ワークと研磨石の選別に手間がかかるバレル研磨機ですが、各メーカーではさまざまな工夫がされています。製品の投入から研磨、排出、選別、回収までを自動化するタイプなどがあります。
加工時間を大幅に短縮できるため、大量生産・低コスト商品を作るのに向いている研磨機です。
流動式バレル研磨機のメリット
大量のワークを均一にムラなく研磨できます。小型部品なら数千個単位で処理できます。
バレル槽を密閉しない構造なので、製品の仕上がりを確認しながら研磨できます。作業効率を向上させたい場合にも有効です。また、一般の研磨機に比べて極めて静かなので、都市部でも安心して使用できます。
流動式バレル研磨機のデメリット
構造も操作も簡単ですが、研磨槽の回転方向が一定です。研磨条件の調整が難しいことがデメリットとして挙げられます。
流動式バレル研磨機の設置ポイント
バレル槽が密閉しないため、傾斜のあるところに設置するとワークや水が飛び出す恐れがあります。工場内の床面、もしくは屋外の安定した平坦な場所に設置してください。
回転式バレル研磨機
回転式研磨機は、多角形のバレル容器を回転させて、ワークと研磨石が擦れて研磨する方法です。研磨力は低～中程度で、軽いバリ取りや平滑仕上げに向いています。
回転式バレル研磨機のメリット
バレル研磨機の中でもシンプルな構造で、汎用性が高いことが特徴です。金属、プラスチック、陶磁器、貴石、ガラスなど、さまざまなワークに対応できます。
また、低コストで導入できるコストメリットにも注目です。保守管理が極めて容易で、多額の維持費がかかりません。導入後のコストを気にする場合でも安心です。
回転式バレル研磨機のデメリット
バレル研磨機の中では、研磨力が強い部類ではありません。研磨時間を長くしてしまうと、研磨石の消耗や、ワークの変形の可能性が高まります。強力な研磨を求める際には、別の研磨機を選定したほうがよいでしょう。
回転式バレル研磨機の設置ポイント
比較的小型の研磨機ですが、広い場所への設置が望ましいです。安定した平坦な場所に設置するとよいでしょう。
遠心式バレル研磨機
遠心式バレル研磨機は、多くの現場で使われています。バレル容器を自転と公転を組み合わせて、高い圧力と高速流動を与えて研磨する方法です。
回転式や振動式のバレル研磨機に比べて研磨力が強く、短時間で重切削から精密仕上げまでできます。
品質要求が高いワークに向いています。
遠心式バレル研磨機のメリット
研磨時間が短く、生産性の高さが魅力です。研磨力が強いので、重切削から精密仕上げまで幅広い研磨が可能です。また、研磨槽の形状や回転数を変えやすいことも強みです。研磨条件の調整が容易で、さまざまなワークに対応できます。
遠心式バレル研磨機のデメリット
強い研磨力がありますが、研磨時間が長くなると、ワークや研削材が熱をもつようになるため、熱に弱いワークには不向きです。また、バレル容量が小さいので、大型部品や大量の研磨には向きません。機械構造も複雑なため、他の研磨機に比べると保守管理費や維持費がかかります。
遠心式バレル研磨機の設置ポイント
バレルが回転するため、傾きのある場所では、バレル軸が摩耗しやすくなります。平坦な場所に設置してください。また、大容量の場合には研磨機自体も大きくなりますから、相応のスペースが必要です。
振動式バレル研磨機
振動式バレル研磨機は、バレル槽に三次元の振動を与えて研磨する方法です。金属、プラスチック、セラミック、ガラス製品の研磨に使われ、小型から大型部品のバリ取りや平滑仕上げに向いています。
振動式バレル研磨機のメリット
研磨力は中程度ですが、モーター振動の調整ができるため、研磨条件を容易に変更できます。条件によっては、キズや打痕がつきにくく、さまざまなワークに対応可能です。さらに、熱の発生が少ないので、熱に弱いワークにも使用できます。
作業性の高さにも注目です。密閉されていないバレル槽は、研磨中にワークの仕上がりを確認できます。
振動式バレル研磨機のデメリット
細かい振動で研磨するため、加工時間が長くなりやすいです。また、他の研磨機と比較して、バレル槽の形状が特殊で研磨石の種類やサイズに制限があります。操作性もよく、自動化もしやすいのですが、研磨機が高額になってしまいます。
振動式バレル研磨機の設置ポイント
さまざまなサイズが販売されていますが、大容量のものは、設置面積が必要です。バレルが密閉されていないモデルもあるため、平坦な場所に設置してください。
重圧式バレル研磨機
重圧式バレル研磨機とは、バレル槽に圧力をかけて回転させ、ワークを高速研磨する研磨機です。低速でも高い研磨力があり、加工時間を大幅に短縮できる特徴があります。
重圧式バレル研磨機のメリット
高い圧力で、研磨石とワークの接触面積が増えます。研磨効果が高まるため、通常の回転式バレル研磨機に比べて、研磨時間が約半分に短縮できることもあるほどです。また、研磨石の摩耗が均一になり、ワークの表面仕上げの精度が向上します。
重圧式バレル研磨機のデメリット
通常の回転式バレル研磨機に比べて、構造が複雑です。重圧装置や油圧装置などの付属機器も必要で、初期投資が高額になることも。また、バレル槽に重圧をかける都合上、バレル槽のサイズは巨大化できず、大型のワークには適していません。
重圧式バレル研磨機の設置ポイント
バレルは複数個あり、軸部のカジリを防止するためにも、平坦な場所に置く必要があります。別途付帯設備を設置するスペースが必要です。
磁気バレル研磨機
磁石が回転盤と回転し、容器内の磁性砥粒が激しく動いて研磨します。回転運動のほかにも磁力で、砥粒が複雑な動きをするので、複雑なワークでも均一に磨くことができます。金属部品のバリ取りや、光沢出しに使用されることが多いです。
磁器バレル研磨機のメリット
通常の研磨力に加えて、磁力による砥粒の研磨が合わさります。複雑なワークでも容易に研磨できることがメリットです。短時間で効率よく、バリ取り、研磨、洗浄ができます。利便性の高さから多くの業界で親しまれている研磨機です。
磁器バレル研磨機のデメリット
研磨力が弱いため、大きな研磨には向きません。あくまでも、形状変更を起こさないバリ取り、メッキ前の前処理に使用します。
磁器バレル研磨機の設置ポイント
さまざまなサイズがありますが、比較的コンパクトなサイズが多く、置き場にはあまり困りません。しかし、他の研磨機同様に、平坦な場所に設置してください。
4つの比較基準｜バレル研磨機の選び方
加工方法が単純だからこそ、職人の域になりがちです。研磨機の加工条件も多岐に渡ります。そのため、研磨機選定の際に確認しておきたいポイントについて触れていきます。
- 回転速度
- バレル容量
- 加工時間
- 研磨媒体の濃度
回転速度
ワーク、研磨石にかかる遠心力や摩擦力が変わります。ダイレクトに研磨条件に影響します。回転数が高ければ、研磨力は上がりますが、ワークが熱を持ってしまいます。ワークに合った回転数を選べる研磨機を探してください。
バレル容量
バレル容量は、一度に処理できるワークの量に影響し、生産能力に直結します。ただし、あまり大型化すると研磨時間が長くなるので、目的に応じて最適な容量を選ぶ必要があります。
加工時間
生産性を重視するのであれば、加工時間は短いに越したことはありません。メディアの消耗具合も少なくなり、トータル的にコストダウンが狙えます。研磨時間の短さは、バリ、キズ、表面光沢に影響するため、品質基準を満たせるような研磨機の選定が重要です。
研磨媒体の濃度
研磨には媒体の濃度も重要です。ワーク、研磨材の摩擦力や流動性に影響し、総合的な品質に直結します。ワークに合わせた媒体を選びましょう。
バレル研磨機を製造するおすすめのメーカー
バレル研磨機はニッチな市場かもしれませんが、実績のあるメーカーが揃っています。ここでは、国内でも大手と呼ばれるメーカーを紹介します。
※JET-Roboticsの問い合わせフォームに遷移します。
一部の会社とは正式な提携がない場合がありますが、皆さまに最適なご案内ができるよう努めています。
- チップトン / Tipton
- 山科精器 / Yamashina Seiki
- ティーケーエックス / TKX
- 宇治電化学工業 / Ujiden Chemical Industry
※クリックで各メーカーの詳細に飛びます。
チップトン / Tipton
| 会社名 | チップトン / Tipton |
| 設立年 | 1939年 |
| 本社 | 愛知県名古屋市南区豊田三丁目19-21 |
| 概要 | バレル研磨機・研磨メディアの専業メーカー |
チップトンは、研磨機・研磨石・コンパウンドまで一貫して提供できる総合力を持つメーカーです。
主な製品は「Mighty-Mildシリーズ」「HS-R30ACE／HS-Rシリーズ」「EFF-CZシリーズ」「CWSシリーズ」で、短時間かつ高品質な仕上げを可能にする特許機構と多様な機種展開が特徴です。
導入事例は公開されていませんが、自動車や精密部品など幅広い産業分野で利用されています。
山科精器 / Yamashina Seiki
| 会社名 | 山科精器 / Yamashina Seiki |
| 設立年 | 1939年 |
| 本社 | 滋賀県栗東市東坂525 |
| 概要 | 可傾式バレル研磨機など産業機械のメーカー |
山科精器は、独自の二重八角錐タンク構造を採用した可傾式バレル研磨機で知られるメーカーです。
代表機種は「32H／65H／120H／200H／250H」「120HD／200HD／250HD」で、操作性の高さと独自タンク形状による安定した仕上がりが強みです。
航空機部品や精密部品の仕上げに活用され、高品質な研磨を支えています。
ティーケーエックス / TKX
| 会社名 | ティーケーエックス / TKX |
| 設立年 | 1940年 |
| 本社 | 大阪府大阪市東成区東小橋1-16-26 |
| 概要 | 砥石・表面処理装置のメーカー |
ティーケーエックスは、砥石事業で培った研削・研磨ノウハウを活かした遠心バレル研磨機に強みを持つメーカーです。
主な製品は「TKC-4／20／40／80／120／160」で、高回転・高Gによる短時間加工性能が特徴です。
多様なサイズ展開により、自動車や精密部品の研磨工程で幅広く導入されています。
宇治電化学工業 / Ujiden Chemical Industry
| 会社名 | 宇治電化学工業 / Ujiden Chemical Industry |
| 設立年 | 1939年 |
| 本社 | 高知県高知市桟橋通5-7-34 |
| 概要 | 研磨材およびバレル研磨機のメーカー |
宇治電化学工業は、研磨材と研磨機を一体で提供できる体制を持ち、海外展開の実績も豊富なメーカーです。
主な製品は「CK-100／CK-200」で、研磨材と機械の最適な組み合わせ提案によりコストと品質の両立が可能です。
国内外の部品メーカーで活用され、生産性と品質向上に貢献しています。
ノウハウを習得すれば、扱いやすく心強いバレル研磨機
バレル槽にワーク・メディア・コンパウンド・水を入れて作動させるだけで、容易に研磨ができるバレル研磨機。自動車、航空、医療、食品分野など、多くの部品の最終工程を担っています。
従来までは、職人のノウハウが必要でしたが、研磨機メーカーの技術も上がり、誰でも扱いやすいモデルが増えています。
目的に応じたバレル研磨機を導入すれば、作業効率や歩留率がアップし、業績アップに繋がる可能性があります。
