ファイバースコープとは？その他内視鏡との違いや用途別の種類、おすすめメーカーを解説

ファイバースコープは、医療や工業など幅広い分野で活躍する精密機器です。しかし、導入コストや種類の豊富さから、どれを選べば良いのか悩む方も少なくありません。

また、ファイバースコープは、狭い空間をリアルタイムに観察できる一方で、使用目的によってはメリット・デメリットを正しく把握する必要があります。

本コンテンツではファイバースコープの基本情報や使用用途ごとの種類、メリット・デメリット、選び方からメーカー比較まで詳しく解説し、導入前の疑問を解消するお手伝いをします。最適な製品を見つけたい方は、ぜひ最後までお読みください。

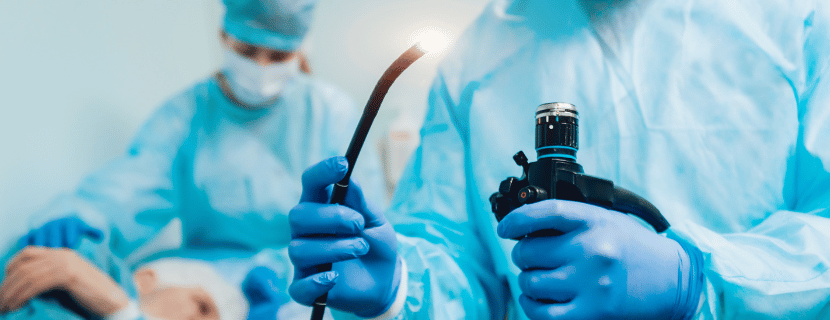

ファイバースコープの基本情報を解説！他の内視鏡との違いは？

まずはファイバースコープの基本情報を確認しましょう。本章では、そもそもファイバースコープとは何かと仕組みや構造、他の内視鏡との違いを解説します。

そもそもファイバースコープとは？

ファイバースコープとは、光ファイバーを活用して目視しにくい箇所の内部を詳しく観察する装置です。

狭い隙間や入り組んだ配管など、通常のカメラでは届きにくい領域にもアプローチできるため、医療や工業など多岐にわたる現場で使われています。

ファイバースコープの先端には対物レンズが取り付けられており、そこから捉えた映像を内部の光ファイバーを通して伝送します。こうした仕組みにより、観察者は直接立ち入れない場所でもリアルタイムで映像を確認できるようになりました。

ファイバースコープの仕組み・原理や構造を確認

ファイバースコープは、光ファイバーの内部で光が反射を繰り返す性質を利用して映像を伝送します。

先端にある対物レンズは観察対象を拡大し、光ファイバーの束を通じて情報を接眼レンズやモニター側に届けます。これは、柔軟性に優れた細い管状の構造を備えているので、曲がりくねった空間にもスムーズに挿入が可能です。

さらに操作部には方向を変えるためのノブや、レンズを洗浄するための送気送水ボタンが設置され、内部の視界を常にクリアに保つ工夫がなされています。

こうした構造や機能によって、ファイバースコープは肉眼で確認しにくい場所の細部を正確に把握できるようになっています。

その他の内視鏡との違いを解説

ファイバースコープのほかにも、内視鏡にはビデオスコープやボアスコープといった種類があります。それぞれ構造や性能に違いがあり、用途に応じた使い分けが重要です。

ビデオスコープは、先端に小型カメラを搭載し、撮影した映像をデジタル信号でモニターに表示できるタイプの内視鏡です。高解像度で鮮明な映像をリアルタイムに確認できる点が特長で、記録機能も充実しています。

そのため、精密な観察や映像データの保存が求められる医療や工業の現場で多く使用されています。ただし、構造が複雑なため価格は高めで、精密機器ゆえに衝撃にはやや弱いという側面もあります。

一方、ボアスコープは構造がシンプルで、主に硬性または軟性の管を通して対象を観察する内視鏡です。視野角や映像の精度ではファイバースコープやビデオスコープに劣りますが、コストを抑えたい現場や簡易的な点検用途には十分対応できます。

そしてファイバースコープは、光ファイバーを通じて映像を伝送する構造で、柔軟性と耐久性を兼ね備えているのが特長です。ビデオスコープほどの高画質ではないものの、狭所や屈曲部にも対応できる取り回しの良さが魅力で、医療・工業問わず幅広い現場で活用されています。

このように、映像品質を重視するならビデオスコープ、コスト重視ならボアスコープ、柔軟性とバランスを求めるならファイバースコープというように、それぞれの特性を踏まえた選定がポイントとなります。

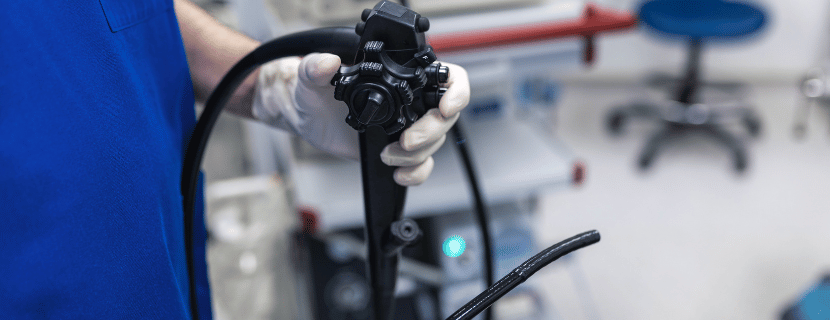

使用用途ごとにファイバースコープを種類分けして解説

ファイバースコープは使用目的や環境に応じて多様なタイプが存在します。ここでは「医療用」「工業用」「特殊用途向け」の3つに分類し、それぞれに適した種類の特徴と強みを解説します。

医療用ファイバースコープ

医療現場では、安全性・清潔性・精密性が求められます。ここでは、医療用途に特化した代表的なファイバースコープを紹介します。

高解像度・デジタルファイバースコープ

高性能カメラとデジタル表示により、精密な診断と映像記録が可能です。

医療診断においては高精細な画像で患部の状態を的確に把握でき、記録・再生機能もあるため、経過観察や治療方針の共有にも活用されます。

超小型・超細径ファイバースコープ

直径1mm以下の極細設計で、微細な部位の観察に最適です。

血管や内視鏡では届きにくい狭所でも挿入が可能で、体内を傷つけるリスクを最小限に抑えつつ、リアルタイムで状態を把握できます。

使い捨てファイバースコープ

衛生管理が重視される場面で感染リスクを低減できます。

滅菌・消毒の手間を省き、院内感染のリスクを抑えつつコスト効率も良いため、特に一回限りの使用が前提となる処置や診療で活躍します。

工業用ファイバースコープ

工業現場では耐久性や柔軟性が求められ、過酷な環境下でも安定して観察が行えることが重要です。

硬性・高耐久ファイバースコープ

直線的で衝撃の多い現場においても高い耐久性と映像品質を提供します。

配管やエンジン内部など、比較的アクセスしやすい空間での長期間使用に最適で、安定した性能を維持します。

軟性ファイバースコープ

複雑に曲がった構造内でもスムーズに進入可能な柔軟性が特長です。

航空機や車両の内部、屈曲の多い配管など、細部までアクセスが求められる点検作業で効果を発揮します。

高温対応ファイバースコープ

高温対応ファイバースコープは、炉や高温設備内での映像取得に特化した構造です。

一般的な機器では耐えられない温度環境でも使用でき、安全を確保しつつ点検やメンテナンスが行えます。

防水ファイバースコープ

水中や湿気の多い場所での観察に対応した密閉構造を備えています。

排水管や下水道などの点検でも映像の鮮明さを保ち、被害箇所の早期発見・対応に役立ちます。

長尺ファイバースコープ

長距離にわたる空間の点検作業に適しています。

広範囲の確認作業を効率化できるため、トンネル、建設現場、インフラ点検などで導入が進んでいます。

特殊用途向けファイバースコープ

特殊な環境や視認が困難な箇所では、特化型ファイバースコープの活用が効果的です。

赤外線ファイバースコープ

暗所でも鮮明な観察が可能な赤外線カメラを搭載しています。

夜間点検や漏水確認など、光源の届かない場所での作業を可能にし、見逃しを防ぎます。

先端可動ファイバースコープ

観察方向を自在に調整できる構造です。

複雑な構造物内部の死角を減らし、あらゆる角度からの観察を実現。メンテナンスや診断の精度を向上させます。

他のスコープと比較した際のメリット・デメリットを解説

ファイバースコープは、柔軟性やリアルタイム映像伝送などの利点を持つ一方で、使用環境によっては光の減衰や高コストといった弱点も見受けられます。

こうしたメリットとデメリットをあらかじめ理解しておくことで、実際の現場でより適切にファイバースコープを活用できるようになります。

ファイバースコープのメリット

ここではファイバースコープの主な三つのメリットについて確認していきましょう。

柔軟性が高い

ファイバースコープは本体が柔軟にできており、入り組んだ配管や曲がりくねった体内などにもスムーズに挿入できます。

そのため、工業検査ではエンジンのように構造が複雑な場所で不具合を見つけやすく、医療分野では胃や腸の内視鏡検査で安全かつ効率的に検査を進められることが特徴です。

リアルタイム映像伝送が可能

ファイバースコープの先端に取り付けられたカメラから送られる映像は即座にモニターへ映し出され、観察者がその場で状態を判断しながら検査や作業を進められます。

例えば、医療の内視鏡では治療を行いながら患部を確認でき、建築や配管の点検においても問題箇所を即時に発見して早期の対応が可能です。

高精度な観察ができる

光ファイバーを通じて伝えられる映像は高い解像度と明るさを実現し、微細な部分まで見落とすことなくチェックしやすいです。

そのため、精密機械の内部検査で小さな亀裂や異常を探し出すことができ、医療の場では組織や細胞の状態を的確に把握できるので、正確な診断や対策に直結します。

ファイバースコープのデメリット

ファイバースコープには優れた点がある一方で、運用面で注意すべき弱点も存在します。ここでは代表的な三つのデメリットと、その対処方法について説明します。

光の減衰が起きる

ファイバースコープは光を伝送して映像を表示する仕組みのため、距離が長くなると光の強さが減衰して映像が暗くなることがあります。

対処策としては、高輝度の光源を使用することや、検査対象が遠すぎない範囲で使用することが有効です。

繊細な構造なため壊れやすい

ファイバースコープに使われる光ファイバーは極めて細い素材でできており、強く曲げたり衝撃を与えたりすると破損リスクが高まります。

取り扱う際には衝撃を避けるように注意し、専用の保護ケースに収納して適切にメンテナンスを行うことで、損傷を防ぎ長寿命化を図ることが可能です。

コストが高くなる可能性が高い

ファイバースコープは精密機器であるため、購入費やメンテナンス費が高額になりがちです。

使用頻度が限られている場合はレンタルサービスを検討することで、初期投資を抑えながら必要なときだけ機器を確保できます。加えて、定期的に点検を行い部品交換を最小限にとどめるなどのメンテナンス対策も長期的なコスト削減に有効です。

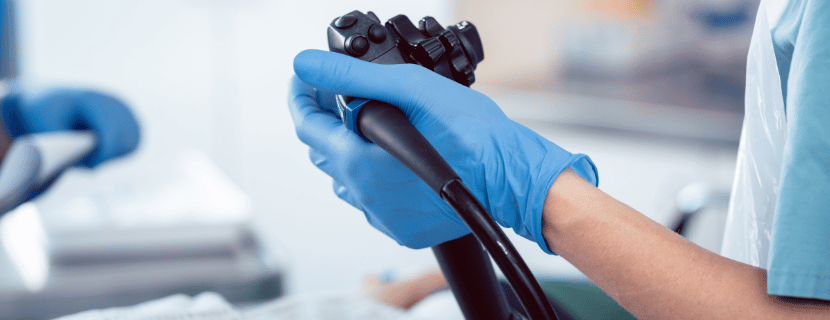

ファイバースコープの選び方を解説

ファイバースコープは、多種多様なタイプが存在するため、選定にはいくつかの重要な視点があります。ここでは「使用目的」「挿入環境」「映像品質」「操作性」「耐久性とコスト」の5つの軸で、用途に合った最適なファイバースコープの選び方をわかりやすく解説します。

使用目的から考える

ファイバースコープは使用目的によって必要な機能が異なります。

たとえば医療用途であれば、高解像度や使い捨てタイプが適しており、衛生管理や映像精度が重視されます。工業用途では、防水性や耐熱性、長尺のものが求められ、下水管やエンジン内部などの点検に活用されます。

また、暗所での点検が必要な場合には赤外線機能付き、狭く複雑な空間では先端可動式のファイバースコープが有効です。

まずは「どのような現場で使うか」「何を観察したいか」を明確にしましょう。

挿入環境に合わせて選ぶ

ファイバースコープを通す対象物の構造やスペースに応じて、挿入部のサイズや形状も考慮すべきポイントです。

狭い隙間に挿入するなら直径1mm以下の超細径タイプ、深い箇所まで届かせたいなら長尺タイプが有効です。ただし、長くなると光の減衰で映像が暗くなることもあるため注意が必要です。

さらに、曲がりくねった空間には柔軟性の高い軟性タイプが向いていますが、耐久性は硬性タイプに劣ることもあります。

以上より、ファイバースコープは、挿入する空間の形状と到達距離をイメージしながら選定しましょう。

映像品質で選ぶ

ファイバースコープの映像の見やすさは作業効率に直結します。高解像度のモデルであれば微細な傷や異常を捉えやすく、医療現場や精密機器の点検に有利です。

また、暗所での使用が多い場合は、光源が強いファイバースコープを選ぶことで明るくクリアな映像を得られます。視野角も重要で、広い視野を確保すれば一度に多くの情報を得られる一方、狭い視野角は細部の観察に適しています。

そのため、観察対象の性質や検査の精度に応じて、ファイバースコープの必要な映像品質を見極めることが大切です。

操作性と機能性で選ぶ

操作のしやすさもファイバースコープの選定においては重要です。

直感的に使えるシンプルなモデルは、現場での作業効率を高め、教育コストも抑えられます。反対に、多機能なデジタルタイプは映像の保存・拡大・記録といった高度な機能が備わっており、医療や研究用途で活用されています。

ただし、操作が複雑になりがちなので、利用者のスキルや使用頻度も踏まえてバランスよくファイバースコープを選ぶ必要があります。

耐久性・コストのバランスで選ぶ

長期間の使用や過酷な環境下での利用が想定される場合は、耐久性の高いファイバースコープを選ぶことで故障リスクを抑えられます。

耐衝撃性や防塵性などを備えた設計のものは重量が増す傾向がありますが、メンテナンスコストやダウンタイムの削減につながります。一方、頻度が低く簡易的な使用目的であれば、コストを重視して比較的シンプルなモデルでも十分です。

まとめると、導入コストと運用コストをトータルで考えることが、後悔のないファイバースコープ選び方につながります。

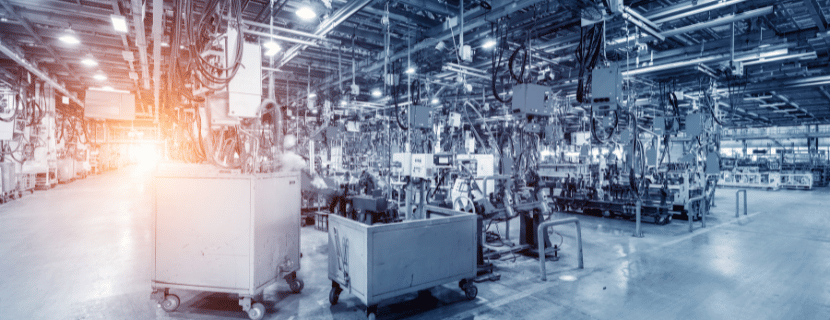

おすすめのファイバースコープメーカーを紹介

ファイバースコープのメーカーは医療用と工業用を中心に多彩な機種を展開しています。ここでは当編集部おすすめのメーカーを取り上げ、それぞれが得意とする分野や製品の特徴を簡単に解説します。

オリンパス株式会社

オリンパス株式会社は、医療機器や光学機器の分野で世界的に知られるメーカーです。

消化器内視鏡をはじめとする医療用内視鏡で培った技術力を工業用ファイバースコープにも応用し、鮮明な映像と優れた操作性を実現しています。医療業界だけでなく、工業分野での配管検査や設備点検にも幅広く対応できる点が魅力です。

株式会社シロ産業

株式会社シロ産業は、工業用の機器や機械を幅広く取り扱っている企業で、ハンディー工業用ファイバースコープをはじめとする多彩な製品を販売しています。

配管や機械内部の検査を手軽に行いたい現場を想定した設計が特徴で、製造業や建設業から高い評価を得ています。また、導入後もサポート体制が整っているため、安心して使用しやすい点が強みです。

日本ベーカーヒューズ株式会社

日本ベーカーヒューズ株式会社は、エネルギー関連技術やサービスを展開するグローバル企業で、金属ブレード付細径ファイバースコープなど高度な工業向け製品を提供しています。

特に、石油・ガス業界でのパイプライン検査や製造業の機械内部検査など、過酷な環境での活用が想定される製品が多いです。耐久性と品質にこだわる現場にとって頼もしいメーカーでしょう。

株式会社ソーキ

株式会社ソーキは計測機器のレンタル・販売を行っており、工業用ファイバースコープのラインナップも充実しています。

購入前に実際の現場で試したい企業にとっては、レンタルサービスが利用できるのが利点です。例えば、建設業や製造業など、さまざまな業界での使用実績があるため、初めて導入する人でも安心して相談できます。

株式会社町田製作所

株式会社町田製作所は、高品質で精密な医療用内視鏡や工業用内視鏡を製造・販売しています。

医療現場向けの耳鼻咽喉科用内視鏡の技術を応用し、工業界向けにも精細な映像と操作性を兼ね備えたファイバースコープを届けています。精密さを求める現場で活躍し、医療分野と工業分野の両面から信頼を得ているメーカーです。

松電舎株式会社

松電舎株式会社は、超細径ファイバースコープを取り扱っており、精密機械の検査や血管内など、非常に狭い場所の観察を可能にしています。

高い技術力をもとに狭小空間でも鮮明な映像を得られる製品を提供しており、製造業や医療分野での利用事例も豊富です。以上より、微細な部分まで正確に検査したい場合におすすめのメーカーです。

パナソニック株式会社

パナソニック株式会社は、家電だけでなく産業機器分野でも豊富な実績を持つ大手企業で、工業用ファイバースコープも取り扱っています。

耐久性や映像品質の高さが評価されており、製造業や建設業の現場で機械内部を効率的に点検するのに活用されています。グローバル企業ならではのサポート体制が整っている点も魅力です。

富士フイルム株式会社

富士フイルム株式会社は、写真フィルム技術を基盤に医療機器や光学機器へ展開してきたメーカーで、医療用内視鏡の開発にも注力しています。

消化器内視鏡などの医療分野で豊富な実績があり、その技術を活かして高精度かつ使いやすいファイバースコープを提供しています。研究機関などでも利用され、信頼性の高さが強みです。

カールストルツ

カールストルツはドイツの医療機器メーカーとして内視鏡分野で名高く、ファイバースコープの品質と性能に定評があります。

消化器科や呼吸器科など、多岐にわたる医療現場で導入されており、動物医療向けの製品も展開しています。精巧な造りとヨーロッパらしい技術力が融合した内視鏡は、世界的に高い評価を受けています。

ペンタックスメディカル

ペンタックスメディカルは、医療機器を中心に内視鏡技術を磨き続けている企業で、消化器内視鏡から研究機関向けのファイバースコープまでラインナップを揃えています。

臨床のニーズを的確に捉えた設計や多彩なオプションが選べるため、診断や治療の幅を広げることが可能です。研究機関でも活用されるほど信頼度の高いブランドです。

株式会社ノダキ

株式会社ノダキは、高耐久性やフレキシブル設計に特化した工業用ファイバースコープを製造・販売しています。

自動車や航空機、発電所のように厳しい環境下での点検を想定して設計されており、頻繁にハードな検査作業を行う現場に適しています。壊れにくさを重視する業界で選ばれているメーカーです。

レッキス工業株式会社

レッキス工業株式会社は、耐久性と操作性に優れた工業用ファイバースコープを展開する企業です。

建設業やインフラ点検、製造業など幅広い現場で使用されており、堅牢な設計と取り扱いやすさを両立させています。過酷な条件でも安定した映像を提供し続ける製品群は、点検の効率化とコスト削減に貢献してくれます。
